وقف الكونللى
Waqf el Connelli
عدد لوحات المشروع: 8
موقع المبنى: الأسكندرية

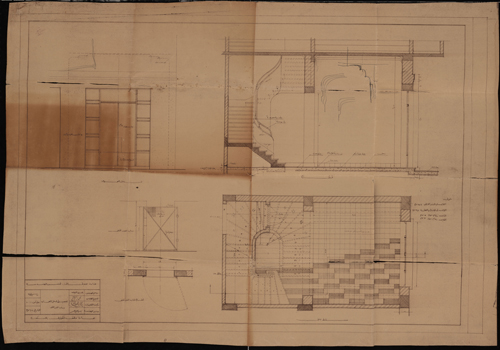

تفصيل لمدخل العمارة وباب المنور الخلفي (6)
.jpg "تفصيل لمدخل العمارة وباب المنور الخلفي (6)")
| اسم اللوحة |
تفصيل لمدخل العمارة وباب المنور الخلفي (6) |
| تاريخ اللوحة |
02/08/1934 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
الحسيني الفيومى |
| نوع المبنى |
عمارة |
| مكونات اللوحة |
تفاصيل |
| الرسومات الموجودة باللوحة |
تفصيل لمدخل العمارة وباب المنور الخلفي (مساقط وقطاعات) |
| مقياس رسم اللوحة |
1:20 |
| مقاس اللوحة (سم) |
67×98 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |

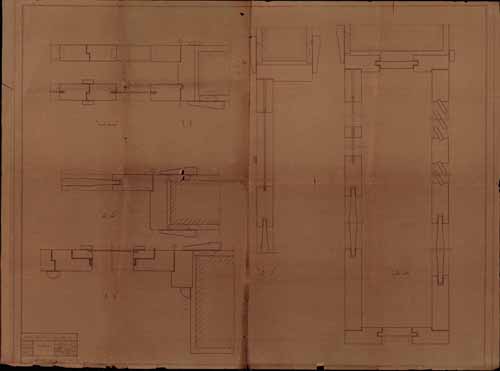

نجارة الأبواب والشبابيك (7)
.jpg "نجارة الأبواب والشبابيك (7)")
| اسم اللوحة |
نجارة الأبواب والشبابيك (7) |
| تاريخ اللوحة |
02/08/1934 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
الحسيني الفيومي |
| نوع المبنى |
عمارة |
| مكونات اللوحة |
تفاصيل |
| الرسومات الموجودة باللوحة |
نجارة الأبواب والشبابيك (مساقط وقطاعات وواجهات) |
| مقياس رسم اللوحة |
1:20 |
| مقاس اللوحة (سم) |
57×70 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |

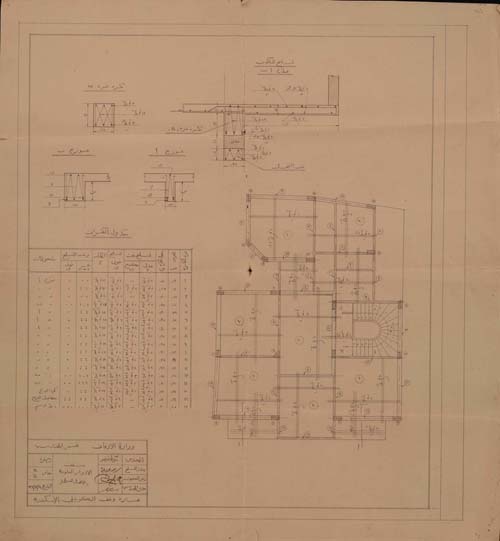

مسقط الأدوار العلوية (الأعمال المسلحة)
.jpg "مسقط الأدوار العلوية (الأعمال المسلحة)")
| اسم اللوحة |
مسقط الأدوار العلوية (الأعمال المسلحة) |
| تاريخ اللوحة |
09/08/1934 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
محمود عبد الحميد سليمان |
| نوع المبنى |
عمارة |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
مسقط الأدوار العلوية ونماذج الكمرات (الأعمال المسلحة) |
| مقياس رسم اللوحة |
1:50 - 1:10 |
| مقاس اللوحة (سم) |
69×64 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |
| ملاحظات |
يوجد في اللوحة جدول الكمرات |

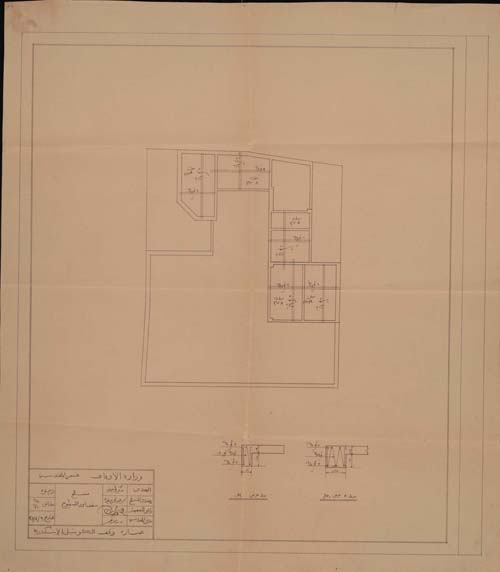

مسلح سقف أول السطوح
.jpg "مسلح سقف أول السطوح")
| اسم اللوحة |
مسلح سقف أول السطوح |
| تاريخ اللوحة |
09/08/1934 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
محمود عبد الحميد سليمان |
| نوع المبنى |
عمارة |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
مسلح سقف أول السطوح |
| مقياس رسم اللوحة |
1:50 - 1:10 |
| مقاس اللوحة (سم) |
70×60 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |

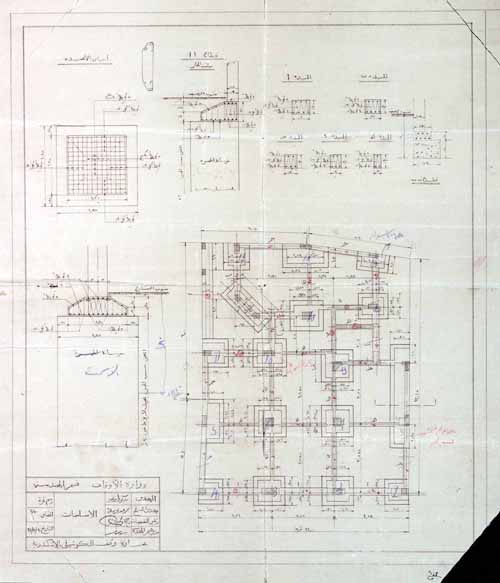

الأساسات
.jpg "الأساسات")
| اسم اللوحة |
الأساسات |
| تاريخ اللوحة |
09/08/1934 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
محمود عبد الحميد سليمان |
| نوع المبنى |
عمارة |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
الأساسات (مساقط وقطاعات) |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
67×62 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |

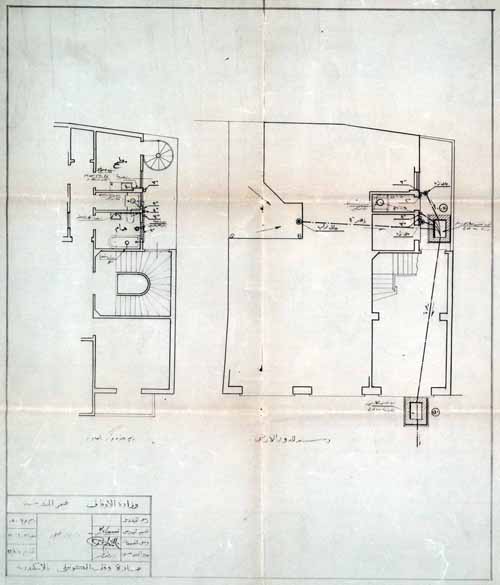

رسم تفصيلى للأعمال الصحية (9)
.jpg "رسم تفصيلى للأعمال الصحية (9)")
| اسم اللوحة |
رسم تفصيلى للأعمال الصحية (9) |
| تاريخ اللوحة |
30/08/1934 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
إسماعيل عمر |
| نوع المبنى |
عمارة |
| مكونات اللوحة |
صحى |
| الرسومات الموجودة باللوحة |
رسم تفصيلي (لتركيب الأدوات الصحية بالأدوار- اللافومانو - لأودة التفتيش - لحوض أودة الغسيل) |
| مقياس رسم اللوحة |
1:20 |
| مقاس اللوحة (سم) |
62×56 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |

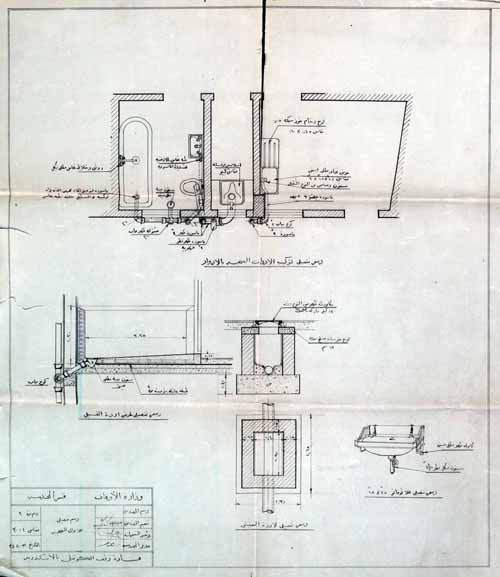

الأعمال الصحية (8)
.jpg "الأعمال الصحية (8)")
| اسم اللوحة |
الأعمال الصحية (8) |
| تاريخ اللوحة |
20/08/1934 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
إسماعيل عمر |
| نوع المبنى |
عمارة |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
الأعمال الصحية (رسم الدور الأرضى - رسم الأدوار العلوية) |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
62×56 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |

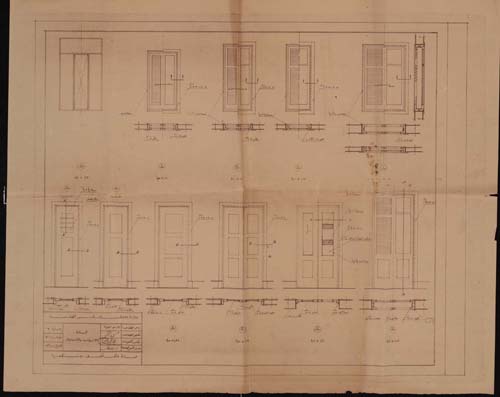

تفاصيل النجارة
.jpg "تفاصيل النجارة")
| اسم اللوحة |
تفاصيل النجارة |
| تاريخ اللوحة |
22/09/1936 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
عمارة |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
مساقط وقطاعات لتفاصيل النجارة |
| مقياس رسم اللوحة |
1:1 |
| مقاس اللوحة (سم) |
100×135 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |
