وقف سعيد باشا
Waqf Said Pasha
عدد لوحات المشروع: 10
موقع المبنى: الأسكندرية

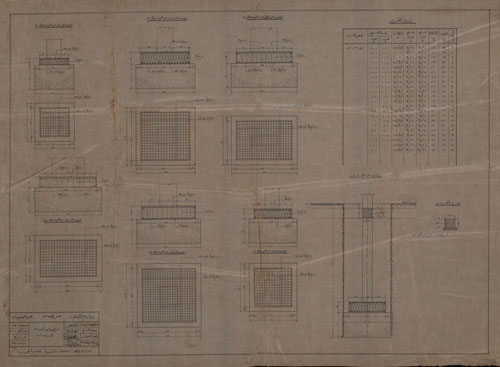

تسليح قواعد أعمدة الاساسات
.jpg "تسليح قواعد أعمدة الاساسات")
| اسم اللوحة |
تسليح قواعد أعمدة الاساسات |
| تاريخ اللوحة |
5/12/1935 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة/قلم التصميمات |
| اسم القائم بالاعتماد أو الرسم |
مدبولي خضير/محمود عبدالحميد سليمان |
| نوع المبنى |
عمارة |
| عنوان المبنى |
الشاطبي |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
جدول الكمرات/قطاع يبين عمق الاساسات/مساقط أفقية وقطاعات تفصيلية لنماذج القواعد |
| مقياس رسم اللوحة |
1:20 |
| مقاس اللوحة (سم) |
106×76 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |
| ملاحظات |
اللوحة معتمدة من رئيس التصميمات ومدير قسم الهندسة بتاريخ 9/1/1936 |

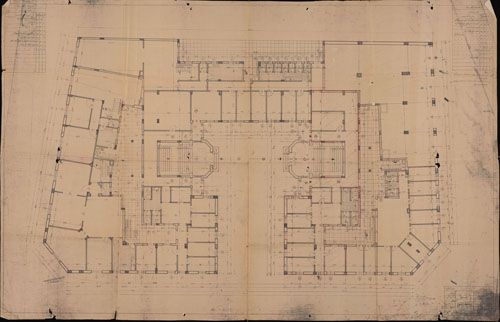

مسقط أفقي للسطوح - المشروع الصحى رسم رقم 4
.jpg "مسقط أفقي للسطوح - المشروع الصحى رسم رقم 4")
| اسم اللوحة |
مسقط أفقي للسطوح - المشروع الصحى رسم رقم 4 |
| تاريخ اللوحة |
3/6/1936 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
عمارة |
| عنوان المبنى |
الشاطبي |
| مكونات اللوحة |
صحى |
| الرسومات الموجودة باللوحة |
المسقط الافقي المعماري موضحا عليه الاعمال الصحية/جدول بيان الاعمال الصحية/جدول أبعاد الفتحات |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
154×99 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |
| ملاحظات |
اللوحة معتمدة من مهندس الصحي والمهندس |

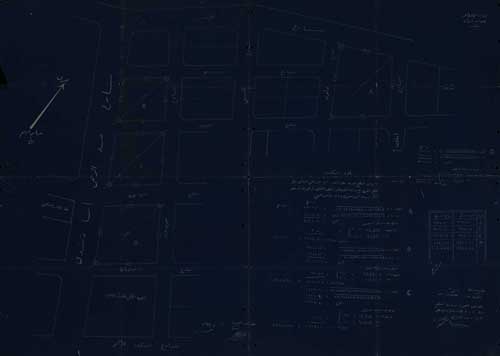

رسم عن القطع الاربعة ملك البلدية ناحية الشاطبى
.jpg "رسم عن القطع الاربعة ملك البلدية ناحية الشاطبى")
| اسم اللوحة |
رسم عن القطع الاربعة ملك البلدية ناحية الشاطبى |
| تاريخ اللوحة |
2/1/1940 |
| اسم الهيئة |
وزارة الاوقاف/هندسة أعيان إسكندرية |
| اسم القائم بالاعتماد أو الرسم |
توفيق --- |
| عنوان المبنى |
الشاطبي |
| مكونات اللوحة |
موقع عام |
| الرسومات الموجودة باللوحة |
خريطة لمنطقة الشاطبي مدون عليها حسابات مسطحات الاربع قطع |
| مقياس رسم اللوحة |
غير مذكور |
| مقاس اللوحة (سم) |
70×100 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |
| ملاحظات |
اللوحة منقولة من خريطة التنظيم رقم 402 A وموضح بها المعهد الملكى للاحياء المائية |

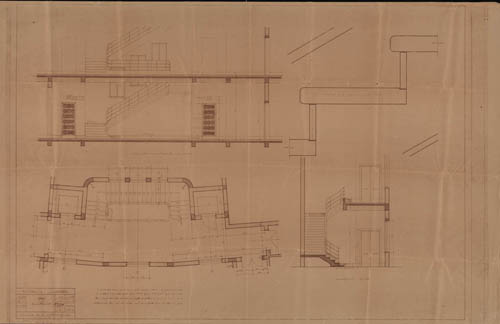

عمارة للسكنى بشارع الكورنيش بالشاطبي وقف سعيد باشا (رسم تفصيلي للسلم الغربي) (12)
.jpg "عمارة للسكنى بشارع الكورنيش بالشاطبي وقف سعيد باشا (رسم تفصيلي للسلم الغربي) (12)")
| اسم اللوحة |
عمارة للسكنى بشارع الكورنيش بالشاطبي وقف سعيد باشا (رسم تفصيلي للسلم الغربي) (12) |
| تاريخ اللوحة |
17/12/1934 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
عبد الغفار محمد حسن |
| نوع المبنى |
عمارة |
| عنوان المبنى |
شارع الكورنيش بالشاطبي |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
مسقط افقي - قطاع طولي مفرود - قطاع عرضي - تفصيلة في درج السلم |
| مقياس رسم اللوحة |
1:20 - 1:1 |
| مقاس اللوحة (سم) |
99×153 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |

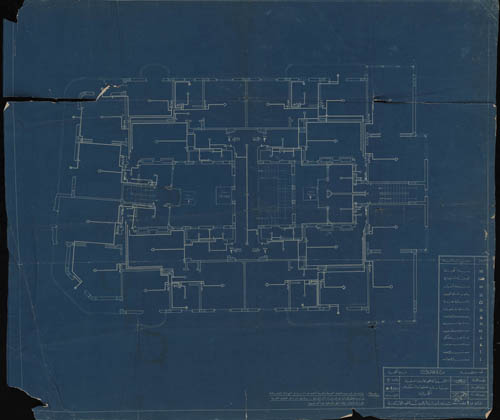

عمارة نمرة (1) وقف سعيد باشا بالشاطبي بالأسكندرية (المسقط الأفقى للأدوار العلوية مبينا عليه الخطوط والتركيبات الكهربية) (3)
.jpg "عمارة نمرة (1) وقف سعيد باشا بالشاطبي بالأسكندرية (المسقط الأفقى للأدوار العلوية مبينا عليه الخطوط والتركيبات الكهربية) (3)")
| اسم اللوحة |
عمارة نمرة (1) وقف سعيد باشا بالشاطبي بالأسكندرية (المسقط الأفقى للأدوار العلوية مبينا عليه الخطوط والتركيبات الكهربية) (3) |
| تاريخ اللوحة |
08/07/1946 |
| اسم الهيئة |
قسم الهندسة/وزارة الأوقاف/قلم الكهرباء |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
عمارة |
| عنوان المبنى |
شارع الكورنيش بالشاطبي |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
المسقط الأفقي للأدوار العلوية مبينا عليه الخطوط والتركيبات الكهربية |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
73×85 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |
| ملاحظات |
يوجد في اللوحة جدول رموز الكهرباء |

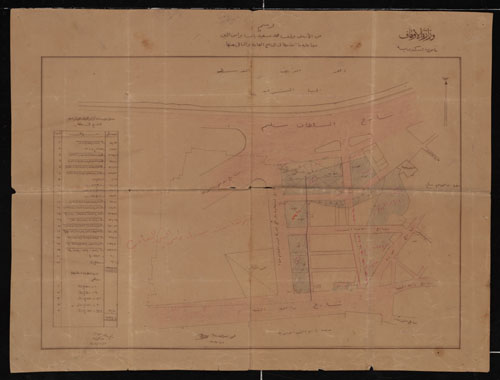

رسم عن الأرض وقف محمد سعيد باشا برأس التين مبينا عليه ما أخد منها فى المنافع العامة والباقي منها
.jpg "رسم عن الأرض وقف محمد سعيد باشا برأس التين مبينا عليه ما أخد منها فى المنافع العامة والباقي منها")
| اسم اللوحة |
رسم عن الأرض وقف محمد سعيد باشا برأس التين مبينا عليه ما أخد منها فى المنافع العامة والباقي منها |
| تاريخ اللوحة |
08/10/1929 |
| اسم الهيئة |
وزارة الأوقاف/مأمورية الأسكندرية |
| اسم القائم بالاعتماد أو الرسم |
محمود محمد علي |
| عنوان المبنى |
رأس التين |
| مكونات اللوحة |
موقع عام |
| الرسومات الموجودة باللوحة |
رسم عن الأرض وقف محمد سعيد باشا برأس التين مبينا عليه ما اخد منها فى المنافع العامة والباقي منها |
| مقياس رسم اللوحة |
غير مذكور |
| مقاس اللوحة (سم) |
44×59 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
أصلية |
| ملاحظات |
يوجد في اللوحة جدول يبين مساحة أراضي الأوقاف التى لم تدخل المنافع العامة |

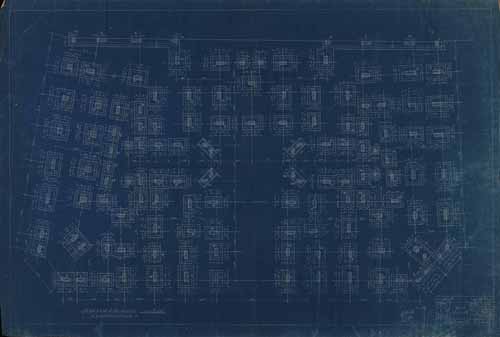

عمارة (4) وقف سعيد باشا بالشاطبي بالأسكندرية (مسقط الأساسات) (1)
.jpg "عمارة (4) وقف سعيد باشا بالشاطبي بالأسكندرية (مسقط الأساسات) (1)")
| اسم اللوحة |
عمارة (4) وقف سعيد باشا بالشاطبي بالأسكندرية (مسقط الأساسات) (1) |
| تاريخ اللوحة |
02/06/1947 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
مدبولي خضير |
| نوع المبنى |
عمارة |
| عنوان المبنى |
شارع الكورنيش بالشاطبى |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
مسقط الأساسات |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
88×130 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |

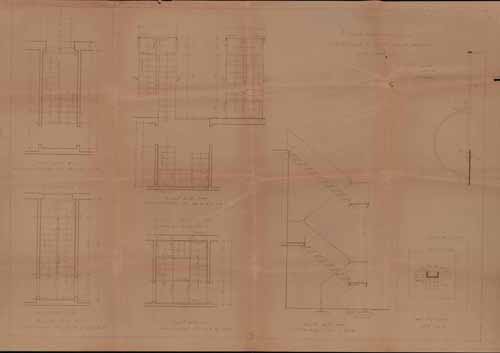

عمارة وقف سعيد باشا (رسم تفصيلي للسلالم الصاج - للشقق البحرية والغربية)
.jpg "عمارة وقف سعيد باشا (رسم تفصيلي للسلالم الصاج - للشقق البحرية والغربية)")
| اسم اللوحة |
عمارة وقف سعيد باشا (رسم تفصيلي للسلالم الصاج - للشقق البحرية والغربية) |
| تاريخ اللوحة |
بدون تاريخ |
| اسم الهيئة |
غير مذكور |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
عمارة |
| عنوان المبنى |
شارع الكورنيش بالشاطبي |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
مساقط وقطاعات للسلالم الصاج للشقق البحرية والغربية |
| مقياس رسم اللوحة |
1:20 - 1:4 |
| مقاس اللوحة (سم) |
74×110 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |
| ملاحظات |
يوجد فى اللوحة رسم تفصيلي لأساس الأعمدة |

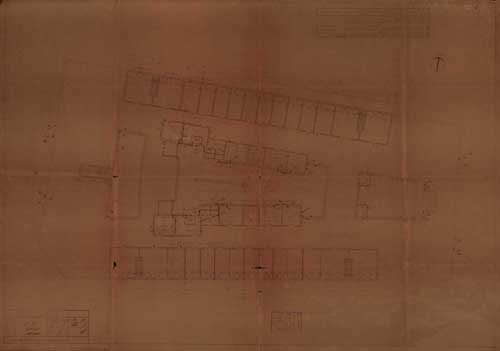

مشروع إنشاء فيلات بأرض الشاطبي وقف محمد سعيد باشا الأصل
.jpg "مشروع إنشاء فيلات بأرض الشاطبي وقف محمد سعيد باشا الأصل")
| اسم اللوحة |
مشروع إنشاء فيلات بأرض الشاطبي وقف محمد سعيد باشا الأصل |
| تاريخ اللوحة |
26/04/1945 |
| اسم الهيئة |
وزارة الأوقاف |
| اسم القائم بالاعتماد أو الرسم |
جاد عبد الحميد |
| نوع المبنى |
فيلا |
| عنوان المبنى |
الشاطبي |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
المسقط الأفقي |
| مقياس رسم اللوحة |
غير مذكور |
| مقاس اللوحة (سم) |
55×75 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |
| ملاحظات |
يوجد فى اللوحة جدول الأبواب والشبابيك |

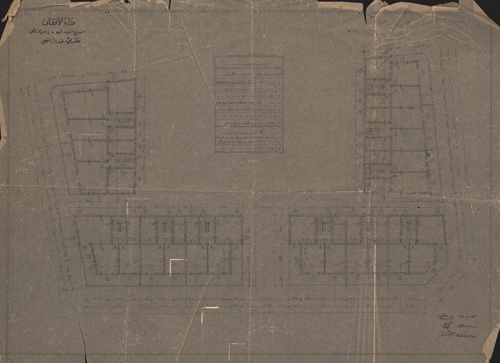

عمارة رقم (4) وقف سعيد باشا بالشاطبي بالأسكندرية (تعديل مسقط البدروم)
.jpg "عمارة رقم (4) وقف سعيد باشا بالشاطبي بالأسكندرية (تعديل مسقط البدروم)")
| اسم اللوحة |
عمارة رقم (4) وقف سعيد باشا بالشاطبي بالأسكندرية (تعديل مسقط البدروم) |
| تاريخ اللوحة |
22/07/0000 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة/قلم التصميمات |
| اسم القائم بالاعتماد أو الرسم |
محمد خليل إبراهيم |
| نوع المبنى |
عمارة |
| عنوان المبنى |
شارع الكورنيش بالشاطبي |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
تعديل مسقط البدروم |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
86×135 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |
| ملاحظات |
يوجد فى اللوحة جدول نجارة الشبابيك |
