المسجد النموذجي
El Namozagi Mosque
عدد لوحات المشروع: 5
موقع المبنى: الأسكندرية
الأعمال الصحية وتصريف المطر للمسجد النموذجي ملحق به خدمات
.jpg "الأعمال الصحية وتصريف المطر للمسجد النموذجي ملحق به خدمات")
| اسم اللوحة |
الأعمال الصحية وتصريف المطر للمسجد النموذجي ملحق به خدمات |
| تاريخ اللوحة |
27/05/1980 |
| اسم الهيئة |
وزارة الأوقاف/الإدارة العامة الأقسام الهندسية/قسم التصميمات |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
مسجد |
| مكونات اللوحة |
صحى |
| الرسومات الموجودة باللوحة |
مسقط أفقى للأعمال الصحية ومسقط أفقى لصرف المطر |
| مقياس رسم اللوحة |
غير مذكور |
| مقاس اللوحة (سم) |
50×100 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |
| ملاحظات |
يوجد فى اللوحة جدول الأعمال الصحية وجدول أعمال غرف التفتيش |

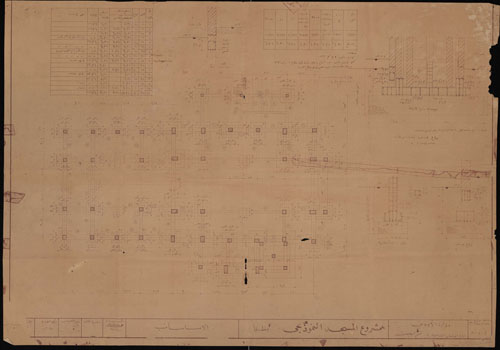

مشروع المسجد النموذجي بمظلة (الأساسات)
.jpg "مشروع المسجد النموذجي بمظلة (الأساسات)")
| اسم اللوحة |
مشروع المسجد النموذجي بمظلة (الأساسات) |
| تاريخ اللوحة |
22/08/1964 |
| اسم الهيئة |
وزارة الأوقاف/إدارة الأقسام الهندسية/قلم التصميمات |
| اسم القائم بالاعتماد أو الرسم |
حمدى رشاد |
| نوع المبنى |
مسجد |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
مسقط أفقى للأساسات وقطاعين في أساس الأعمدة |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
75×108 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |
| ملاحظات |
يوجد فى اللوحة جدول الأعمدة وجدول التسليح |

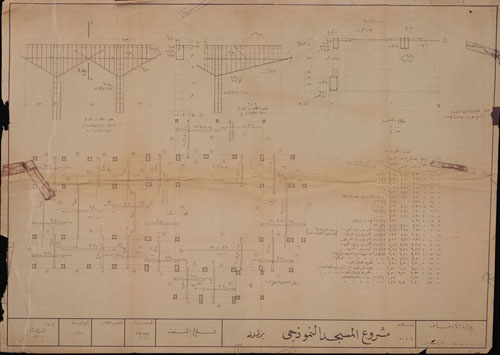

مشروع المسجد النموذجي بمظلة (تسليح السقف)
.jpg "مشروع المسجد النموذجي بمظلة (تسليح السقف)")
| اسم اللوحة |
مشروع المسجد النموذجي بمظلة (تسليح السقف) |
| تاريخ اللوحة |
05/09/1964 |
| اسم الهيئة |
وزارة الأوقاف/إدارة الأقسام الهندسية/قلم التصميمات |
| اسم القائم بالاعتماد أو الرسم |
أحمد سرحان |
| نوع المبنى |
مسجد |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
مسقط أفقى لتسليح السقف وقطاع في الشخشيخة وقطاع في عقود المظلة من الخارج |
| مقياس رسم اللوحة |
1:50 - 1:20 |
| مقاس اللوحة (سم) |
75×104 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |
مشروع المسجد النموذجي الملحق به مدرسة (المسقط الافقى والواجهات والقطاع)
.jpg "مشروع المسجد النموذجي الملحق به مدرسة (المسقط الافقى والواجهات والقطاع)")
| اسم اللوحة |
مشروع المسجد النموذجي الملحق به مدرسة (المسقط الافقى والواجهات والقطاع) |
| تاريخ اللوحة |
22/02/0000 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
مسجد |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
المسقط الأفقي - الواجهة الرئيسية - الواجهة الجانبية - قطاع |
| مقياس رسم اللوحة |
1:100 |
| مقاس اللوحة (سم) |
70×92 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |
| ملاحظات |
يوجد باللوحة جدول نجارة الأبواب والشبابيك |

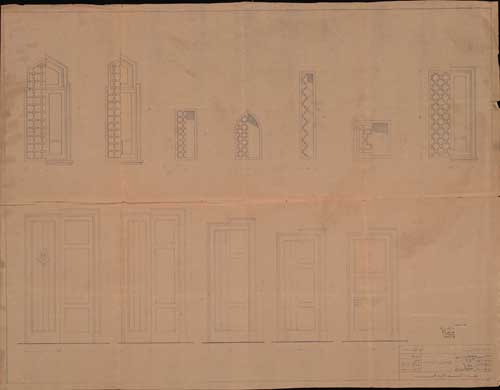

نجارة المسجد النموذجي (شبابيك وأبواب)
.jpg "نجارة المسجد النموذجي (شبابيك وأبواب)")
| اسم اللوحة |
نجارة المسجد النموذجي (شبابيك وأبواب) |
| تاريخ اللوحة |
12/01/1957 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
مسجد |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
الأبواب والشبابيك |
| مقياس رسم اللوحة |
1:10 |
| مقاس اللوحة (سم) |
71×93 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |
