مسجد سيدى جابر
Sidi Gaber Mosque
عدد لوحات المشروع: 7
موقع المبنى: الأسكندرية

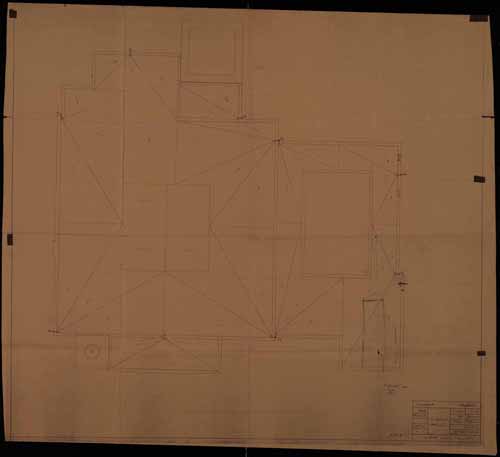

المشروع الصحي لدورة مياة "تصريف مياة الامطار"
.jpg "المشروع الصحي لدورة مياة \"تصريف مياة الامطار\"")
| اسم اللوحة |
المشروع الصحي لدورة مياة "تصريف مياة الامطار" |
| تاريخ اللوحة |
21/12/1954 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
مسجد |
| عنوان المبنى |
سيدي جابر - الاسكندرية |
| مكونات اللوحة |
صحى |
| الرسومات الموجودة باللوحة |
المسقط الافقي لسقف المسجد موضحا عليه ميول السطح |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
100×112 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |
| ملاحظات |
اللوحة معتمدة من الرسام و مساعد مدير الاعمال ومدير الاعمال ووكيل الهندسة والمدير العام |

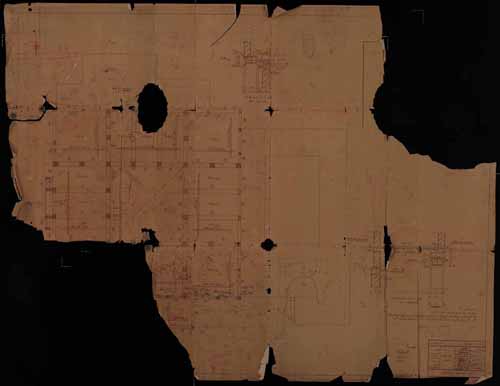

سقف صحن المسجد
.jpg "سقف صحن المسجد")
| اسم اللوحة |
سقف صحن المسجد |
| تاريخ اللوحة |
15/3/1955 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
مسجد |
| عنوان المبنى |
سيدي جابر - الاسكندرية |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
المسقط الافقي لتسليح سقف المسجد/قطاعات تفصيلية إنشائية بالمداخل |
| مقياس رسم اللوحة |
1:20/1:50 |
| مقاس اللوحة (سم) |
99×122 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |
| ملاحظات |
اللوحة معتمدة من الرسام ومساعد مدير الاعمال ومدير الاعمال ورئيس التصميمات ووكيل الهندسة والمدير العام - يوجد أجزاء ناقصة من اللوحة |

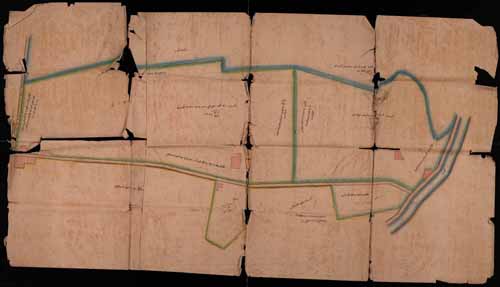

رسم ارض لوقف سيدي جابر الانصاري
.jpg "رسم ارض لوقف سيدي جابر الانصاري")
| اسم اللوحة |
رسم ارض لوقف سيدي جابر الانصاري |
| تاريخ اللوحة |
21/00/1991 |
| اسم الهيئة |
غير مذكور |
| اسم القائم بالاعتماد أو الرسم |
غير مذكور |
| نوع المبنى |
مسجد |
| عنوان المبنى |
سيدي جابر - الاسكندرية |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
الموقع العام |
| مقياس رسم اللوحة |
غير مذكور |
| مقاس اللوحة (سم) |
90×164 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |

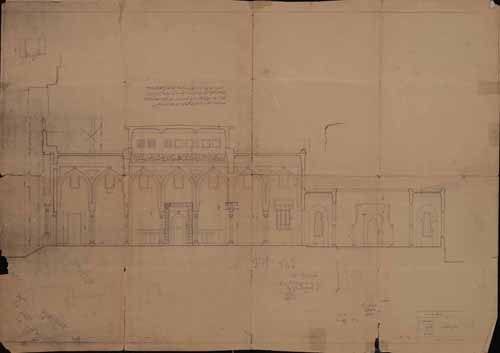

قطاع طولي
.jpg "قطاع طولي")
| اسم اللوحة |
قطاع طولي |
| تاريخ اللوحة |
20/12/1924 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
مسجد |
| عنوان المبنى |
سيدي جابر - الاسكندرية |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
قطاع طولي |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
100×70 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |
| ملاحظات |
إسم المعمارى والإمضاء غير واضحين باللوحة |

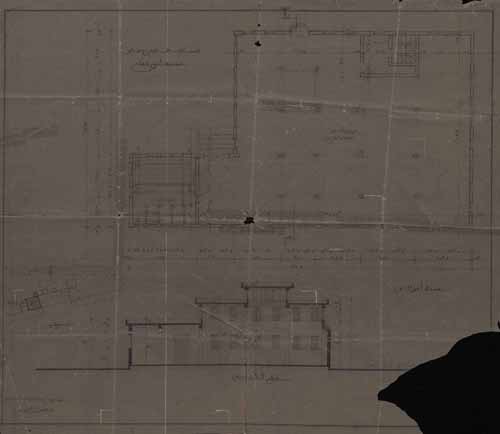

مسقط افقي وقطاع
.jpg "مسقط افقي وقطاع")
| اسم اللوحة |
مسقط افقي وقطاع |
| تاريخ اللوحة |
غير مذكور |
| اسم الهيئة |
غير مذكور |
| اسم القائم بالاعتماد أو الرسم |
مصطفى ابراهيم |
| نوع المبنى |
مسجد |
| عنوان المبنى |
سيدى جابر - الاسكندرية |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
مسقط افقي وقطاع ولموقع العام |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
75×86 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |

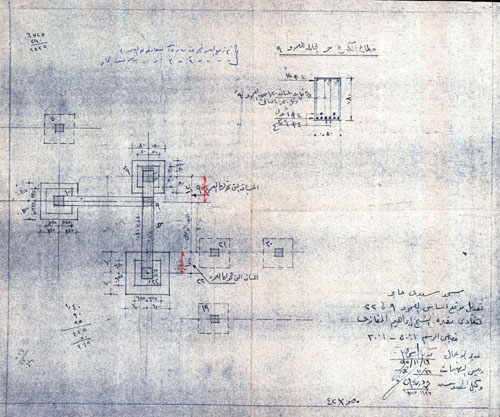

تعديل موقع اساس العمود (9,22) لتفادى مقبرة الشيخ إبراهيم المغازي
.jpg "تعديل موقع اساس العمود (9,22) لتفادى مقبرة الشيخ إبراهيم المغازي")
| اسم اللوحة |
تعديل موقع اساس العمود (9,22) لتفادى مقبرة الشيخ إبراهيم المغازي |
| تاريخ اللوحة |
16/11/1955 |
| اسم الهيئة |
غير مذكور |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
مسجد |
| عنوان المبنى |
سيدي جابر - الاسكندرية |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
مسقط افقي وقطاع رأسي للكمرات |
| مقياس رسم اللوحة |
1:50 -1:20 |
| مقاس اللوحة (سم) |
40×48 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
أصلية |

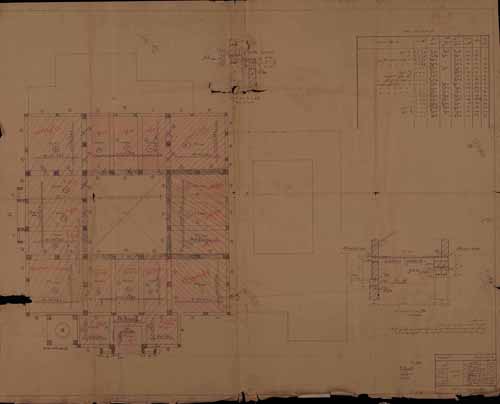

سقف صحن المسجد
.jpg "سقف صحن المسجد")
| اسم اللوحة |
سقف صحن المسجد |
| تاريخ اللوحة |
15/03/1955 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
جلال سعيد |
| نوع المبنى |
مسجد |
| عنوان المبنى |
سيدي جابر - الاسكندرية |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
مسقط أفقي لتسليح السقف - قطاع بالمدخل الأساسي - قطاع بالمدخل الجانبي |
| مقياس رسم اللوحة |
1:50 - 1:20 |
| مقاس اللوحة (سم) |
99×128 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |
| ملاحظات |
يوجد فى اللوحة جدول كمرات الأسقف - يوجد اجزاء ناقصة من اللوحة |
