مسجد فؤاد الأول
Fouad el Awal Mosque
عدد لوحات المشروع: 8
موقع المبنى: الأسكندرية

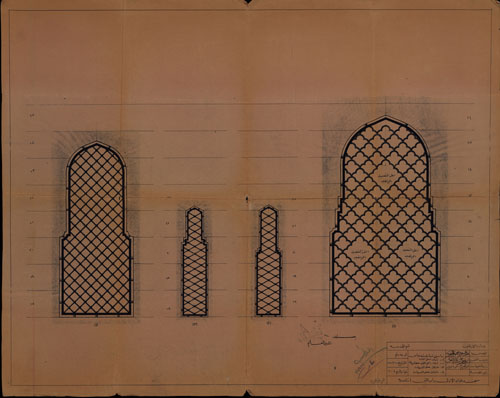

تفاصيل شبابيك نحاس (1- شباك أسفل المنارة - 2- شباك داخل البانوة مصلى السيدات -3 - شباك مصلى السيدات - 4- شباك مصلى السيدات)
.jpg "تفاصيل شبابيك نحاس (1- شباك أسفل المنارة - 2- شباك داخل البانوة مصلى السيدات -3 - شباك مصلى السيدات - 4- شباك مصلى السيدات)")
| اسم اللوحة |
تفاصيل شبابيك نحاس (1- شباك أسفل المنارة - 2- شباك داخل البانوة مصلى السيدات -3 - شباك مصلى السيدات - 4- شباك مصلى السيدات) |
| تاريخ اللوحة |
16/12/1950 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
عبد السلام احمد نظيف |
| نوع المبنى |
مسجد |
| عنوان المبنى |
رأس التين |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
تفاصيل شبابيك نحاس(1- شباك أسفل المنارة 2- شباك داخل البانوة مصلى السيدات 3 - شباك مصلى السيدات 4- شباك مصلى السيدات) |
| مقياس رسم اللوحة |
1:10 |
| مقاس اللوحة (سم) |
75×93 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |

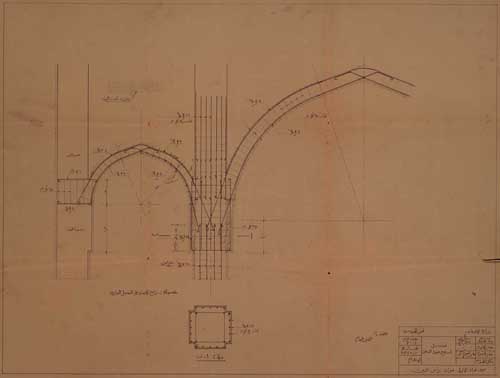

تفاصيل تسليح عقود الصحن
.jpg "تفاصيل تسليح عقود الصحن")
| اسم اللوحة |
تفاصيل تسليح عقود الصحن |
| تاريخ اللوحة |
3/5/1951 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
أحمد لطفي |
| نوع المبنى |
مسجد |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
قطاع تفصيلي لتسليح العقد وقطاع |
| مقياس رسم اللوحة |
1:20 |
| مقاس اللوحة (سم) |
60×80 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
جيدة |
| أصلية- صورة |
صورة |
المشروع الصحي لأعمال المجاري والمياة
.jpg "المشروع الصحي لأعمال المجاري والمياة")
| اسم اللوحة |
المشروع الصحي لأعمال المجاري والمياة |
| تاريخ اللوحة |
22/09/1949 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
مسجد |
| عنوان المبنى |
رأس التين |
| مكونات اللوحة |
صحى |
| الرسومات الموجودة باللوحة |
المسقط الأفقي للأعمال الصحية |
| مقياس رسم اللوحة |
1:50 |
| مقاس اللوحة (سم) |
85×133 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |
| ملاحظات |
يوجد فى اللوحة جدول غرف التفتيش وجدول رموز المياة |

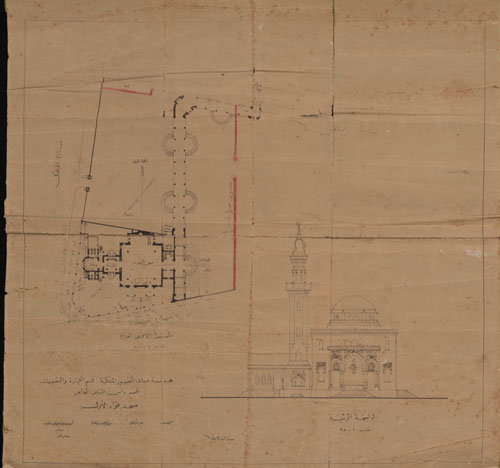

هندسة مبانى القصور الملكية - قسم العمارة و التصميمات - قصر رأس التين العام - مسجد فؤاد الأول
.jpg "هندسة مبانى القصور الملكية - قسم العمارة و التصميمات - قصر رأس التين العام - مسجد فؤاد الأول")
| اسم اللوحة |
هندسة مبانى القصور الملكية - قسم العمارة و التصميمات - قصر رأس التين العام - مسجد فؤاد الأول |
| تاريخ اللوحة |
غير مذكور |
| اسم الهيئة |
هندسة مبانى القصور الملكية/قسم العمارة و التصميمات |
| اسم القائم بالاعتماد أو الرسم |
مصطفى فهمي |
| نوع المبنى |
مسجد |
| عنوان المبنى |
رأس التين |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
المسقط الأفقي العام والواجهة الرئيسية |
| مقياس رسم اللوحة |
1:500 - 1:250 |
| مقاس اللوحة (سم) |
49×49 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |
قبة الصحن - الكمرات
.jpg "قبة الصحن - الكمرات")
| اسم اللوحة |
قبة الصحن - الكمرات |
| تاريخ اللوحة |
10/03/1952 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
أحمد لطفي |
| نوع المبنى |
مسجد |
| عنوان المبنى |
رأس التين |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
قطاعات رأسية إنشائية في قبة الصحن والكمرات |
| مقياس رسم اللوحة |
1:20 |
| مقاس اللوحة (سم) |
100×100 |
| الاعتماد ( ختم) |
ممضية |
| نوع الورق |
ورق |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |
تفصيلى درج جرانيت المدخل الرئيسي
.jpg "تفصيلى درج جرانيت المدخل الرئيسي")
| اسم اللوحة |
تفصيلى درج جرانيت المدخل الرئيسي |
| تاريخ اللوحة |
09/12/1950 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
مسجد |
| عنوان المبنى |
رأس التين |
| مكونات اللوحة |
تفاصيل |
| الرسومات الموجودة باللوحة |
تفصيل درج جرانيت المدخل الرئيسي |
| مقياس رسم اللوحة |
1:10 |
| مقاس اللوحة (سم) |
110×98 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |
رسم تفصيلي لإتصال سور حديقة سراي رأس التين بحوائط مسجد فؤاد الأول
.jpg "رسم تفصيلي لإتصال سور حديقة سراي رأس التين بحوائط مسجد فؤاد الأول")
| اسم اللوحة |
رسم تفصيلي لإتصال سور حديقة سراي رأس التين بحوائط مسجد فؤاد الأول |
| تاريخ اللوحة |
16/03/1952 |
| اسم الهيئة |
غير مذكور |
| اسم القائم بالاعتماد أو الرسم |
غير واضح |
| نوع المبنى |
مسجد |
| عنوان المبنى |
رأس التين |
| مكونات اللوحة |
معماري |
| الرسومات الموجودة باللوحة |
رسم تفصيلي لإتصال سور حديقة سراي رأس التين بحوائط مسجد فؤاد الأول |
| مقياس رسم اللوحة |
1:10 |
| مقاس اللوحة (سم) |
57×98 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
أصلية |

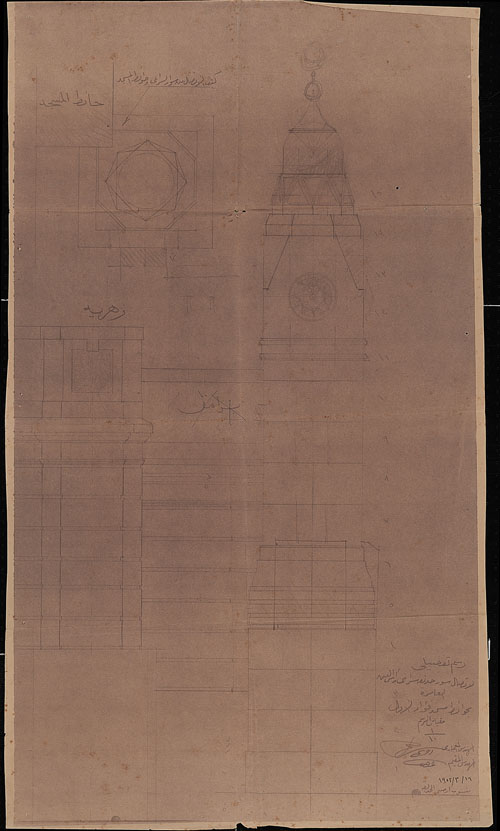

الجزء العلوى للمنارة بعد التعديل
.jpg "الجزء العلوى للمنارة بعد التعديل")
| اسم اللوحة |
الجزء العلوى للمنارة بعد التعديل |
| تاريخ اللوحة |
13/07/1952 |
| اسم الهيئة |
وزارة الأوقاف/قسم الهندسة |
| اسم القائم بالاعتماد أو الرسم |
مدبولي خضير |
| نوع المبنى |
مسجد |
| عنوان المبنى |
سراي رأس التين |
| مكونات اللوحة |
إنشائى |
| الرسومات الموجودة باللوحة |
مسقط تسليح الكوابيل - قطاع رأسي للعمود - قطاع(أ-ب)- قطاع(ء-ء) |
| مقياس رسم اللوحة |
1:20 -1:1 |
| مقاس اللوحة (سم) |
42×97 |
| الاعتماد ( ختم) |
ممضية |
| حالة اللوحة |
سيئة |
| أصلية- صورة |
صورة |
| ملاحظات |
اللوحة غير كاملة |
